国产白袜脚足J棉袜在线观看,aaa在线看片免费,色欲狠狠躁天天躁无码中文字幕,亚洲 一区二区 在线

濟南交地新材料有限公司

Jinan Jiaodi New Material Co., Ltd.

全國服務熱線

158-6672-3905



瀝青混凝土路面的四種再生技術(shù)匯總

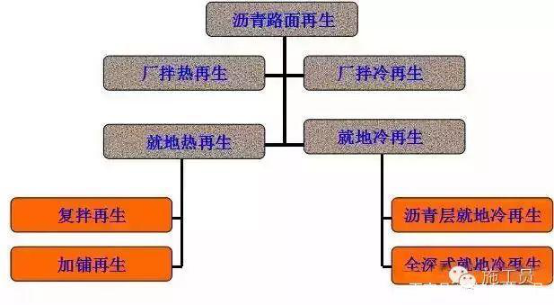

瀝青混凝土路面再 生技術(shù)是將需要翻修或者廢棄的舊瀝青混凝土路面,經(jīng)過翻挖、回收、破碎、篩分,再添加適量的新骨料、新瀝青,重新拌合成為具有良好路用性能的再生瀝青混合 料,用于鋪筑路面面層或基層的整套工藝技術(shù)。瀝青混凝土路面再生利用,能夠節(jié)約大量的瀝青和砂石材料,節(jié)省工程投資。同時,有利于處理廢料,節(jié)約能源,保 護環(huán)境,因而具有顯著的經(jīng)濟效益和社會效益。小編這就來帶大家看看瀝青混凝土路面的四種再生技術(shù)。

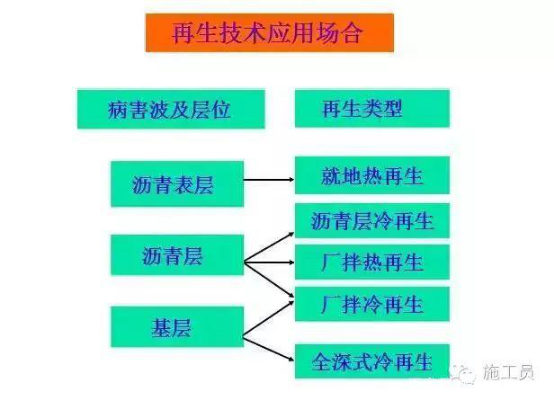

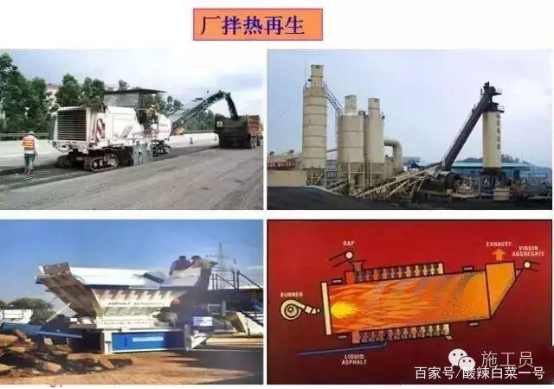

1 廠拌熱再生

瀝青路面廠拌熱再生,即將回收的瀝青路面材料運至瀝青拌和廠,經(jīng)破碎、篩分,以一定的比例與新集料、新瀝青、再生劑等拌制成熱拌再生混合料鋪筑路面的技術(shù)。

適用于各等級公路回收瀝青路面材料進行熱拌再生利用,再生的瀝青混合料可用于各等級公路的瀝青面層及柔性基層。

美國FHWA調(diào)查得出:利用舊普通瀝青混合料進行適合的廠拌熱再生,其再生瀝青混合料路面的路況條件、病害特征、結(jié)構(gòu)承載能力等指標,相當于或高于同等條件下普通熱拌瀝青混合料路面。

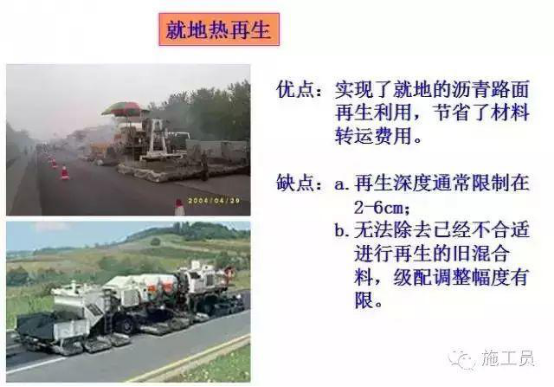

2 就地熱再生

瀝青路面就地熱再生,即采用專用的就地熱再生設備,對瀝青路面進行加熱、銑刨,就地摻入一定數(shù)量的新瀝青、新瀝青混合料、再生劑等,經(jīng)熱態(tài)拌和、攤鋪、碾壓等工序,一次性對表面一定深度范圍內(nèi)的舊瀝青混凝土路面再生的技術(shù)。

適用于僅存在淺層輕微病害的高速公路及一、二級公路瀝青路面表面層的就地再生利用,比如:路面松散、泛油、磨光等非結(jié)構(gòu)性損壞。再生層可用作上面層或中面層,處理路面厚度一般2cm-5cm。

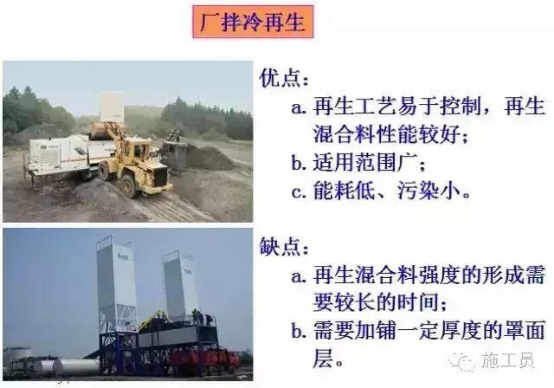

3 廠拌冷再生

瀝青路面廠拌冷再生,即將回收的瀝青路面材料運至瀝青拌和廠,經(jīng)破碎、篩分,以一定的比例與新集料、瀝青類再生結(jié)合料、水泥、石灰、水進行常溫拌和,常溫鋪筑成路面結(jié)構(gòu)層的瀝青路面再生技術(shù)。

回收及處理后的再生的瀝青混合料,可用于高速公路和一、二級公路瀝青路面的下面層及基層、底基層,當用于三、四級公路的上面層時,應采用稀漿封層或微表處。再生混合料的壓實厚度不大于16cm,不小于6cm。

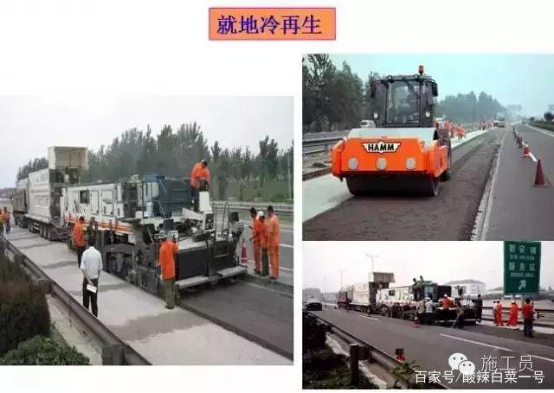

4 就地冷再生

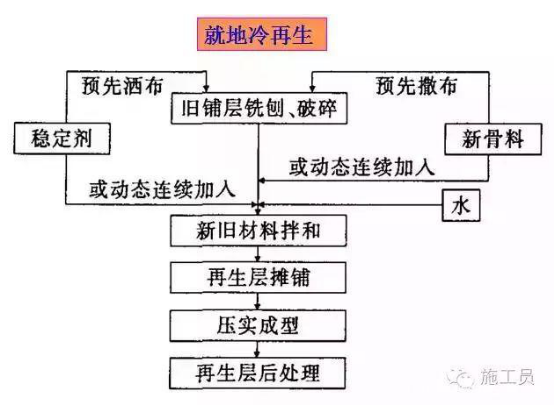

瀝青路面就地冷再生,即采用專用的就地冷再生設備,對瀝青路面進行現(xiàn)場冷銑刨,經(jīng)破碎、篩分,以一定的比例與新集料、再生結(jié)合料、活性填料(水泥、石灰等)、水進行常溫拌和、攤鋪、碾壓等工序,一次性實現(xiàn)舊瀝青路面的再生技術(shù)。

回收及處理后的再生的瀝青混合料,可用于一、二級公路瀝青路面的下面層及基層,對三級公路可用于面層、基層。

冷再生處理面層厚度7.5cm-10cm,再生深度可達到路面結(jié)構(gòu)產(chǎn)生破壞的地方。冷再生的瀝青混凝土路面不能直接作用車輛荷載,用于上面層時應采用稀漿封層或微表處做磨耗層,避免水分蒸發(fā)。

冷再生也可以全深度再生,該工藝的再生深度通常為10cm-30,此方式可用于路面的結(jié)構(gòu)性損壞,比如波浪、車轍、泛漿、推擠等病害。





在線表單提交
更多
您的姓名
聯(lián)系方式
留言內(nèi)容

在線留言 / 我們的客服人員收到您的留言后將第一時間向您取得聯(lián)系

服務時間:周一至周日

聯(lián)系電話:15866723905


地址:山東省濟南市歷下區(qū)山大路157號華強國際中心A棟2207室

濟南交地新材料有限公司

Jinan jiaodi building materials Co., Ltd

seo seo
